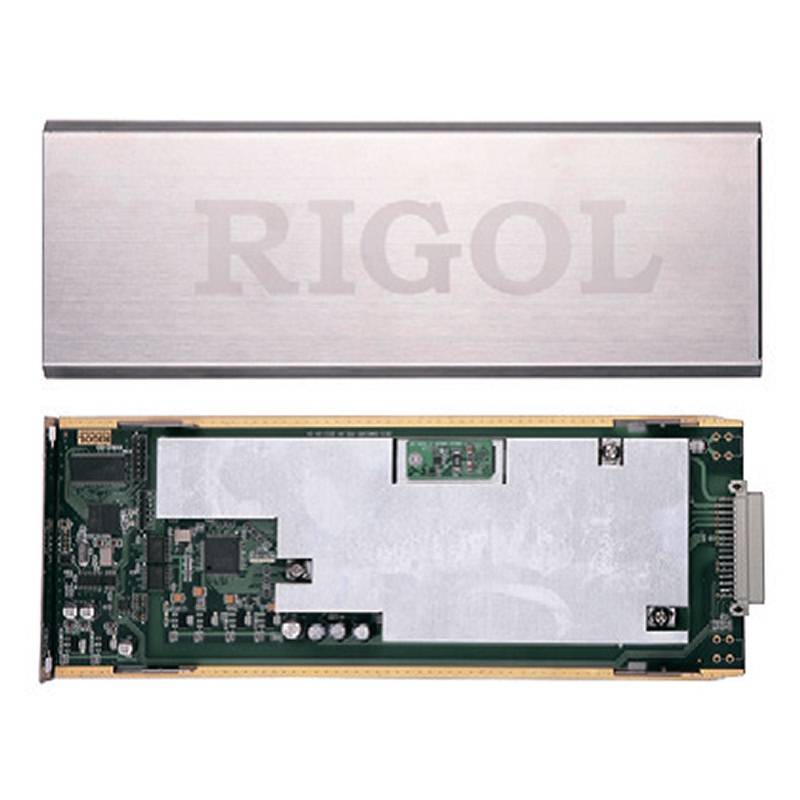

DMM-MC3065 – модуль цифрового мультиметра 6 ½ разрядов для установки в слот системы коммутации и сбора данных RIGOL М300. Экранированный модуль DMM-MC3065 выполнен на печатной плате с установленными на ней микросхемами, пассивными радиокомпонентами, коммутационным разъёмом для сопряжения с базовым блоком M300.
Особенности:
- модуль цифрового мультиметра
- 6 ½ разрядов
- поддержка следующих измерений: DCV, ACV, DCI, ACI, сопротивления (2-х/4-х проводн.), частоты, периода, температуры, сенсорные измерения любой физической величины,
- максимальный уровень входных сигналов 300 В DC, 300 В скз
- оптимальное отношение цена/качество.
Предназначен для измерения значений напряжения постоянного и переменного тока, силы постоянного и переменного тока, частоты, периода, температуры, сопротивления (2-х/4-х схемы измерения). Возможно подключение внешних сенсоров для измерения других физических величин.
Документы
Array
| Диапазон |
Погрешность (1 год) (%Uизм+% от диапазона) |
||
| Измерение напряжения постоянного тока | |||
| 200.000 мВ | 0.0040 + 0.0025 | ||
| 2.00000 В | 0.0035 + 0.0006 | ||
| 20.0000 В | 0.0040 + 0.0005 | ||
| 200.000 В | 0.0050 + 0.0006 | ||
| 300.000 В | 0.0055 + 0.0010 | ||
| Диапазон |
Испытательное напряжение на нагрузке |
Погрешность (1 год) (%Iизм+% от диапазона) |
|
| Измерение силы постоянного тока | |||
| 200.000 мкА | <0,03 В | 0.050 + 0.015 | |
| 2.00000 мА | <0,25 В | 0.050 + 0.003 | |
| 20.0000 мА | <0,07 В | 0.050 + 0.015 | |
| 200.000 мА | <0,7 В | 0.050 + 0.003 | |
| 1.00000 А | <0,12 В | 0.100 + 0.020 | |
| Диапазон | Частота измерения |
Погрешность (1 год) (%Uизм+% от диапазона) |
|
| Измерение напряжения переменного тока (среднеквадратическое значение) | |||
| 200.000 мВ | 3 Гц -5 Гц | 1.00 + 0.04 | |
| 5 Гц -10 Гц | 0.35 + 0.04 | ||
| 10 Гц -20 кГц | 0.06 + 0.04 | ||
| 20 кГц -50 кГц | 0.12 + 0.05 | ||
| 50 кГц -100 кГц | 0.60 + 0.08 | ||
| 100 кГц -300 кГц | 4.00 + 0.50 | ||
| 2.00000 В | 3 Гц -5 Гц | 1.00 + 0.03 | |
| 5 Гц -10 Гц | 0.35 + 0.03 | ||
| 10 Гц -20 кГц | 0.06 + 0.03 | ||
| 20 кГц -50 кГц | 0.12 + 0.05 | ||
| 50 кГц -100 кГц | 0.60 + 0.08 | ||
| 100 кГц -300 кГц | 4.00 + 0.50 | ||
| 20.0000 В | 3 Гц -5 Гц | 1.00 + 0.04 | |
| 5 Гц -10 Гц | 0.35 + 0.04 | ||
| 10 Гц -20 кГц | 0.08 + 0.04 | ||
| 20 кГц -50 кГц | 0.15 + 0.05 | ||
| 50 кГц -100 кГц | 0.60 + 0.08 | ||
| 100 кГц -300 кГц | 4.00 + 0.50 | ||
| 200.000 В | 3 Гц -5 Гц | 1.00 + 0.03 | |
| 5 Гц -10 Гц | 0.35 + 0.03 | ||
| 10 Гц -20 кГц | 0.08 + 0.03 | ||
| 20 кГц -50 кГц | 0.12 + 0.05 | ||
| 50 кГц -100 кГц | 0.60 + 0.08 | ||
| 100 кГц -300 кГц | 4.00 + 0.50 | ||
| 300.000 В | 3 Гц -5 Гц | 1.00 + 0.03 | |
| 5 Гц -10 Гц | 0.35 + 0.03 | ||
| 10 Гц -20 кГц | 0.08 + 0.03 | ||
| 20 кГц -50 кГц | 0.15 + 0.05 | ||
| 50 кГц -100 кГц | 0.60 + 0.08 | ||
| 100 кГц -300 кГц | 4.00 + 0.50 | ||
| Диапазон | Частота измерения |
Погрешность (1 год) (%Iизм+% от диапазона) |
|
| Измерение силы переменного тока (среднеквадратическое значение) | |||
| 200.0000 мкА | 3 Гц-5 Гц | 1.10 + 0.06 | |
| 5 Гц-10 Гц | 0.35 + 0.06 | ||
| 10 Гц-5 кГц | 0.15 + 0.06 | ||
| 5 кГц-10 кГц | 0.35 + 0.70 | ||
| 2.000000 мА | 3 Гц-5 Гц | 1.00 + 0.04 | |
| 5 Гц-10 Гц | 0.30 + 0.04 | ||
| 10 Гц-5 кГц | 0.12 + 0.04 | ||
| 5 кГц-10 кГц | 0.20 + 0.25 | ||
| 20.00000 мА | 3 Гц-5 Гц | 1.10 + 0.06 | |
| 5 Гц-10 Гц | 0.35 + 0.06 | ||
| 10 Гц-5 кГц | 0.15 + 0.06 | ||
| 5 кГц-10 кГц | 0.35 + 0.70 | ||
| 200.0000 мА | 3 Гц-5 Гц | 1.00 + 0.04 | |
| 5 Гц-10 Гц | 0.30 + 0.04 | ||
| 10 Гц-5 кГц | 0.10 + 0.04 | ||
| 5 кГц-10 кГц | 0.20 + 0.25 | ||
| 1.000000 А | 3 Гц-5 Гц | 1.10 + 0.06 | |
| 5 Гц-10 Гц | 0.35 + 0.06 | ||
| 10 Гц-5 кГц | 0.15 + 0.06 | ||
| 5 кГц-10 кГц | 0.35 + 0.70 | ||
| Диапазон | Тестовый ток |
Погрешность (1 год) (%Rизм+% от диапазона) |
|
| Измерение сопротивления (2-х и 4-х проводная схема) | |||
| 200.0000 Ом | 1 мА | 0.010+ 0.004 | |
| 2.000000 кОм | 1 мА | 0.010 + 0.001 | |
| 20.00000 кОм | 100 мкА | 0.010 + 0.001 | |
| 200.0000 кОм | 10 мкА | 0.010 + 0.001 | |
| 1.000000 МОм | 2 мкА | 0.012 + 0.001 | |
| 10.00000 МОм | 200 нА | 0.040 + 0.001 | |
| 100.0000 МОм | 200 нА || 10 МОм | 0.800 + 0.010 | |
| Диапазон | Частотный диапазон |
Погрешность (1 год) (%Uизм+% от диапазона) |
|
| Измерение частоты и периода | |||
| 200 мВ - 300 В | 3 Гц -5 Гц | 0.07 | |
| 5 Гц -10 Гц | 0.04 | ||
| 10 Гц -40 Гц | 0.02 | ||
| 40 Гц -300 кГц | 0.007 | ||
| 200 кГц -1 МГц | 0.007 | ||
| Тип пробника | Диапазон | Погрешность (1 год) | |
| Измерение температуры | |||
| Платиновое сопротивление RTD | α = 0.00385 | -200 °С ~ 600 °С | 0.16 °С |
| α = 0.00389 | -200 °С ~ 600 °С | 0.17 °С | |
| α = 0.00391 | -200 °С ~ 600 °С | 0.14 °С | |
| α = 0.00392 | -200 °С ~ 600 °С | 0.15 °С | |
| Термосопротивление | 2,2 кОм | -40 °С ~ 150 °С | 0.08 °С |
| 3 кОм | -40 °С ~ 150 °С | 0.08 °С | |
| 5 кОм | -40 °С ~ 150 °С | 0.08 °С | |
| 10 кОм | -40 °С ~ 150 °С | 0.08 °С | |
| 30 кОм | -40 °С ~ 150 °С | 0.08 °С | |
| Термопара B | -0 °С ~ 1820 °С | 0.76 °С | |
| Термопара E | -270 °С ~ 1000 °С | 0.5 °С | |
| Термопара J | -210 °С ~ 1200 °С | 0.5 °С | |
| Термопара K | -270 °С ~ 1372 °С | 0.5 °С | |
| Термопара N | -270 °С ~ 1300 °С | 0.5 °С | |
| Термопара R | -50 °С ~ 1768.1 °С | 0.5 °С | |
| Термопара S | -50 °С ~ 1768.1 °С | 0.6 °С | |
| Термопара T | -270 °С ~ 400 °С | 0.5 °С | |
Компания RIGOL TECHNOLOGIES, Co Ltd специализируется на разработке и производстве контрольно-измерительного оборудования и является одной из самых динамично развивающихся китайских компаний в этой области.
