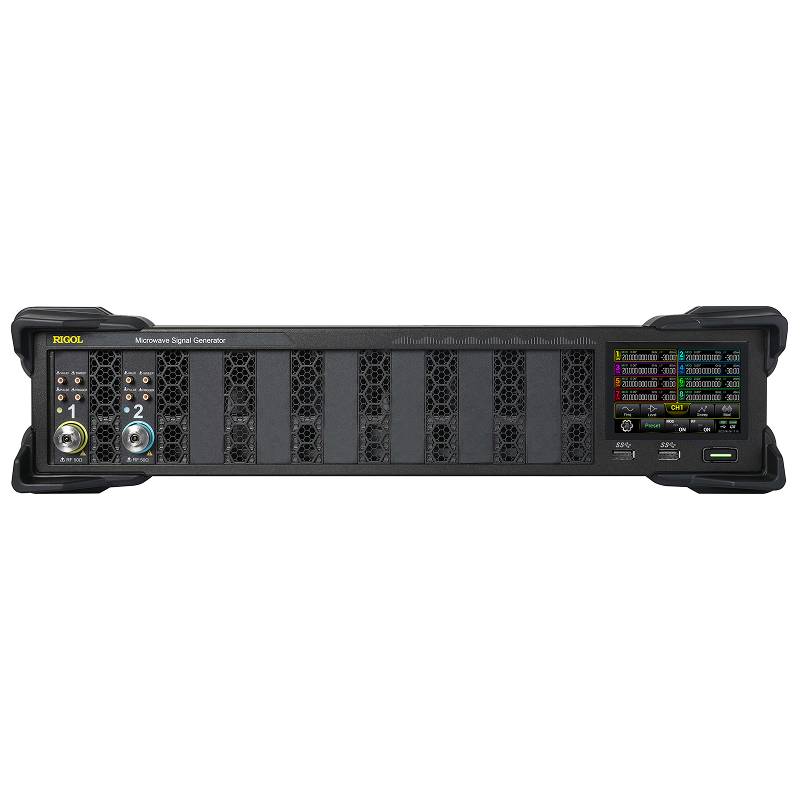

Генератор радиочастотных сигналов RIGOL DSG5122 представляет собой высокотехнологичное устройство, предназначенное для проведения профессиональных измерений и тестирования в широком диапазоне частот. Это оборудование станет незаменимым помощником для инженеров, занимающихся разработкой и обслуживанием современных радиоэлектронных систем.
Прибор обладает двумя независимыми каналами генерации, что позволяет одновременно работать с различными частотными сигналами. Широкий частотный диапазон от 9 кГц до 12 ГГц делает его универсальным инструментом для решения множества задач – от тестирования низкочастотных цепей до работы с СВЧ-оборудованием. Выходная мощность до +13 дБм обеспечивает достаточный уровень сигнала для большинства приложений.
Особого внимания заслуживает высокая точность установки параметров: разрешение 0,01 Гц позволяет добиться исключительной точности при настройке частоты. При этом скорость установки составляет менее 3 миллисекунд, что гарантирует быстрое реагирование при работе с динамическими параметрами. Встроенный опорный генератор на 10 МГц служит надежной основой для стабильной работы прибора.
RIGOL DSG5122 поддерживает все основные виды модуляции: амплитудную (АМ), частотную (ЧМ), фазовую (ФМ) и импульсную (ИМ). Это делает генератор универсальным инструментом для различных видов испытаний. Особо стоит отметить превосходные характеристики чистоты сигнала: уровень однополосного фазового шума на частоте 1 ГГц при отстройке 10 кГц от несущей составляет -133 дБн/Гц, что является выдающимся показателем для приборов данного класса.
Удобство использования обеспечивается современным цветным дисплеем с разрешением 480 x 320 пикселей, который предоставляет четкое визуальное представление всех параметров. Для хранения данных и настроек предусмотрена внушительная внутренняя энергонезависимая память объемом 10 ГБ, что позволяет сохранять большое количество конфигураций и результатов измерений.

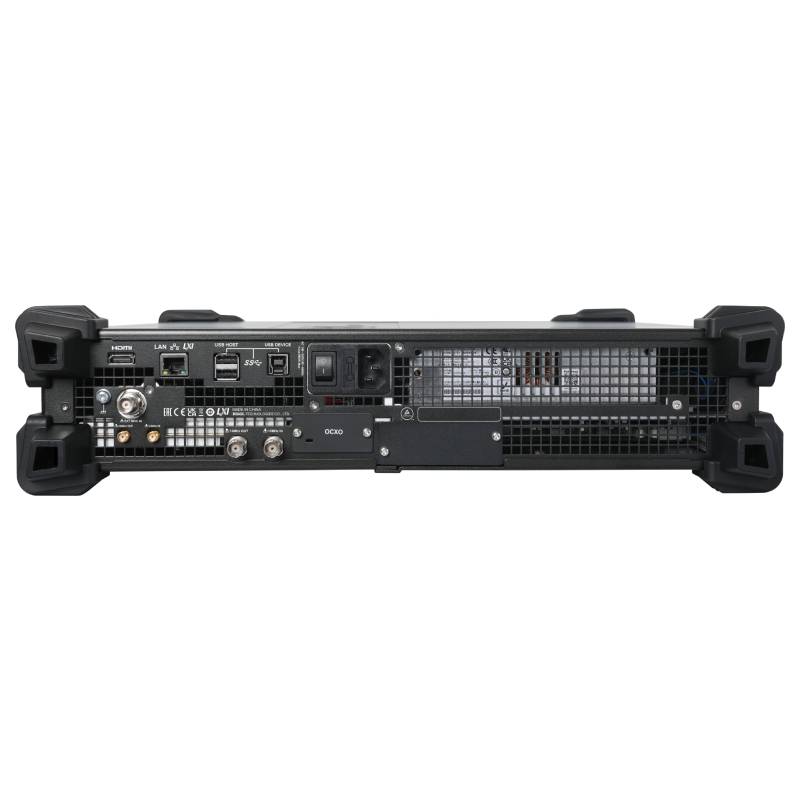

Современные интерфейсы связи, включая USB 3.0 HOST, USB 3.0 DEVICE, LAN и HDMI, обеспечивают удобное подключение к внешним устройствам и возможность интеграции в автоматизированные системы тестирования. Через интерфейс HDMI можно вывести изображение на внешний монитор для более комфортной работы с прибором.
Компактный дизайн в сочетании с продуманной эргономикой управления делает работу с генератором удобной как в лабораторных условиях, так и в полевых испытаниях. Надежность конструкции и высокое качество компонентов гарантируют длительную безотказную работу прибора даже при интенсивной эксплуатации.
Таким образом, RIGOL DSG5122 представляет собой современный многофункциональный генератор сигналов, сочетающий в себе широкие технические возможности, высокую точность и удобство использования. Его характеристики позволяют эффективно решать как стандартные задачи тестирования радиоэлектронного оборудования, так и проводить сложные исследования в области радиочастотной техники.
|
Внесен в ГосРеестр
|
Нет |
|
Тип прибора
|
Высокочастотный |
|
Количество каналов
|
2 |
|
Мин. частота (кГц)
|
9 |
|
Макс. частота (ГГц)
|
12 |
|
Гармонические искажения
|
-50 дБн |
|
Фазовый шум
|
-133 дБн/Гц (f = 1 ГГц) |
|
Опорный генератор
|
±1×10⁻⁶ |
|
Выходной импеданс
|
50 Ом |
|
Интерфейс
|
USB, LAN, HDMI |
|
Выходной уровень
|
-30 ... 25 дБм |
|
Питание
|
100-240 В |
|
Гарантия, (мес)
|
36 |
- Генератор сигналов
- Шнур питания
| Количество выходных каналов | 2 | |
| Диапазон частот | от 9 кГц до 12 ГГц | |
| Скорость установки | <3 мс (тип.) | |
| Фазовая стабильность между каналами | f=10 ГГц, температурные колебания ≤1°C (±1°) | |
| Внутренний источник опорной частоты | ||
| Частота опорного генератора | 10 МГц | |
| Точность калибровки | ≤ 0,1 ppm ≤ 10 ppb (с опцией OCXO-D08) | |
| Температурная стабильность, 25°С (диапазон от 0°С до 50°С) | <0,5 ppm <5 ppb (с опцией OCXO-D08) | |
| Скорость старения | <1 ppm/год <30 ppb/год (с опцией OCXO-D08) | |
| Выход внутреннего опорного генератора | частота | 10 МГц |
| уровень | от +5 дБм до +10 дБм | |
| интерфейс | BNC (розетка) | |
| Вход для внешнего опорного генератора | частота | 10 МГц |
| уровень | от 0 дБм до +10 дБм | |
| максимальная девиация | ±1 ppm | |
| интерфейс | BNC (розетка) | |
| Выход/Вход синхронизации опорной частоты | частота | 4,8 ГГц |
| уровень | от -3 дБм до +3 дБм | |
| интерфейс | SMA (розетка) | |
| Установка фазы | ||
| Диапазон девиации фазы | ±180° | |
| Разрешение | 0,01° | |
| Параметры спектра генерируемых сигналов | ||
| Гармонические искажения (непрерывный режим) | 10 МГц ≤ f ≤ 4 ГГц | вых. уровень: ≤ +10 дБм (< -30 дБн) |
| 4 ГГц < f ≤ 10 ГГц | вых. уровень: ≤ +10 дБм (< -50 дБн) | |
| 10 ГГц < f ≤ 20 ГГц | вых. уровень: ≤ +7 дБм (< -30 дБн) | |
| Субгармонические искажения (непрерывный режим) | 11,3 ГГц < f ≤ 20 ГГц | < -60 дБн, < -70 дБн (тип.) |
| Негармонические искажения (непрерывный режим, уровень | 1 МГц ≤ f ≤ 1,5 ГГц | < -60 дБн, < -70 дБн (тип.) |
| 1,5 ГГц < f ≤ 2,825 ГГц | < -70 дБн, < -75 дБн (тип.) | |
| 2,825 ГГц < f ≤ 5,65 ГГц | < -64 дБн, < -69 дБн (тип.) | |
| 5,65 ГГц < f ≤ 11,3 ГГц | < -58 дБн, < -63 дБн (тип.) | |
| 11,3 ГГц < f ≤ 20 ГГц | < -52 дБн, < -57 дБн (тип.) | |
| Фазовый шум SSB (непрерывный режим, измер. полоса 1 Гц, отстройка от несущей 10 кГц) | f = 1 ГГц | < -130 дБн/Гц, < -133 дБн/Гц (тип.) |
| f = 2 ГГц | < -120 дБн/Гц, < -123 дБн/Гц (тип.) | |
| f = 4 ГГц | < -114 дБн/Гц, < -117 дБн/Гц (тип.) | |
| f = 10 ГГц | < -108 дБн/Гц, < -111 дБн/Гц (тип.) | |
| f = 20 ГГц | < -102 дБн/Гц, < -105 дБн/Гц (тип.) | |
| Общие искажения (непрерывный режим, уровень + 10дБм, отстройка от несущей 10 МГц, измерит. полоса 1Гц) | 50 МГц ≤ f ≤ 1 ГГц | <-140 дБн/Гц |
| 1 ГГц < f ≤ 10 ГГц | <-135 дБн/Гц | |
| 10 ГГц < f ≤ 20 ГГц | <-130 дБн/Гц | |
| Выходной уровень | ||
| Min выходной уровень | нормированное | устанавливаемое |
| 9 кГц ≤ f <100 кГц | - | -30 дБм |
| 100 кГц ≤ f < 2 МГц | -30 дБм | -30 дБм |
| 2 МГц ≤ f ≤ 10 ГГц | -30 дБм | -30 дБм |
| 10 ГГц < f ≤ 17 ГГц | -30 дБм | -30 дБм |
| 17 ГГц < f ≤ 20 ГГц | -30 дБм | -30 дБм |
| Max выходной уровень | ||
| 9 кГц ≤ f <100 кГц | - | +10 дБм |
| 100 кГц ≤ f < 2 МГц | +5 дБм | +15 дБм |
| 2 МГц ≤ f ≤ 10 ГГц | +13 дБм | +25 дБм |
| 10 ГГц < f ≤ 17 ГГц | +13 дБм | +20 дБм |
| 17 ГГц < f ≤ 20 ГГц | +10 дБм | +20 дБм |
| Разрешение | 0.01 дБ | |
| Абсолютная неопределенность уровня | ||
| Температурный диапазон от 20°C до 30°C, выходной уровень от -30 дБм до максимального по спецификации | ||
| в диапазонах частот | нормированное | типовое |
| 100 кГц ≤ f ≤ 1,5 ГГц | ±0,7 дБ | ±0,5 дБ |
| 1,5 ГГц < f ≤ 10 ГГц | ±0,9 дБ | ±0,5 дБ |
| 10 ГГц < f ≤ 17 ГГц | ±1,1 дБ | ±0,9 дБ |
| 17 ГГц < f ≤ 20 ГГц | ±1,3 дБ | ±1,1 дБ |
| Развязка между каналами | ||
| Частота | развязка между каналами при выходном уровне мощности = 0 дБм | |
| 9 кГц ≤ f < 4 ГГц | > 85 дБ (тип.) | |
| 4 ГГц ≤ f ≤ 10 ГГц | > 80 дБ (тип.) | |
| 10 ГГц < f ≤ 20 ГГц | > 75 дБ (тип.) | |
| КСВН | ||
| Частота | в температурном диапазоне от 20°С до 30°С, выходной уровень < 0 дБм | |
| 10 МГц ≤ f ≤ 3 ГГц | ≤ 1.8 (ном.) | |
| 3 ГГц < f ≤ 6 ГГц | ≤ 2.0 (ном.) | |
| 6 ГГц < f ≤ 10 ГГц | ≤ 1.8 (ном.) | |
| 10 ГГц < f ≤ 20 ГГц | ≤ 2.2 (ном.) | |
| Макс. отраженная мощность | Макс. напряжение DC | 0 В |
| 10 МГц < f ≤ 20 ГГц | 0,5 Вт | |
| Перестройка по частоте | ||
| Вид | пошаговая развертка, развертка по списку | |
| Режим | однократный, непрерывный | |
| Диапазон | в пределах всего рабочего диапазона частот | |
| Форма | треугольная и пилообразная | |
| Шаг изменения | линейный или логарифмический | |
| Количество точек | от 2 до 1001 | |
| Время ожидания | от 5 мс до 100 с | |
| Запуск | авто, ручной, внешний, по шине (USB, LAN) | |
| Перестройка по мощности | ||
| Вид | пошаговая развертка, развертка по списку | |
| Режим | одиночный, непрерывный | |
| Диапазон | в пределах всего рабочего динамического диапазона | |
| Форма | треугольная и пилообразная | |
| Диапазон | полный динамический диапазон | |
| Шаг изменения | линейный | |
| Количество точек | от 2 до 1001 | |
| Время ожидания | от 5 мс до 100 с | |
| Запуск | авто, ручной, внешний, по шине (USB, LAN) | |
| Совместимость типов модуляции | ||
| АМ | ЧМ, ФМ, ИМ | |
| ЧМ | АМ, ИМ | |
| ФМ | АМ, ИМ | |
| ИМ | АМ, ЧМ, ФМ | |
| Амплитудная модуляция (опция dsg5000-amd) | ||
| Источник модуляции | внутренний, внешний | |
| Глубина модуляции | от 0% до 100% | |
| Разрешение | 0,1% | |
| Точность установки | при F н ≤ 1.5 ГГц, F mod = 1 кГц, m < 30%, уровень = 0 дБм (< 4% от установленного значения + 1%) | |
| Искажение | при F н ≤ 1.5 ГГц, f mod = 1 кГц, m < 30%, уровень = 0 дБм (< 3% ( тип.)) | |
| Неравномерность АЧХ | при m < 80%, от DC/10 Гц от 100 кГц (< 3 дБ (ном.)) | |
| Частотная модуляция (опция dsg5000-amd) | ||
| Источник модуляции | внутренний, внешний | |
| Максимальная девиация | при f ≤ 1.5 ГГц | 2 МГц (ном.) |
| Разрешение | < 0,1% от девиации или 1 Гц (в зависимости от того, что больше) | |
| Точность установки | при f ≤ 1.5 Гц, f mod= 1 кГц, внутренний источник | < 2% от установленного значения + 20 Гц |
| Искажения | при f ≤ 1.5 ГГц, f mod = 1 кГц, девиация = 50 кГц | < 2% (тип.) |
| Неравномерность АЧХ | от DC/10 Гц до 100 кГц | < 3 dB (ном.) |
| Фазовая модуляция (опция dsg5000-amd) | ||
| Источник модуляции | внутренний, внешний | |
| Максимальная девиация | при f ≤ 1.5 ГГц | 5 рад. (ном.) |
| Разрешение | < 0,1% от девиации или 0,01 рад. (в зависимости от того, что больше) | |
| Точность установки | при f ≤ 1.5 Гц, f mod= 1 кГц, внутренний источник | < 1 % от установленного значения + 0,1 рад. |
| Искажения | при f ≤ 1.5 ГГц, f mod = 1 кГц, девиация = 5 рад. | < 1 % (тип.) |
| Неравномерность АЧХ | от DC/10 Гц до 100 кГц | < 3 dB (ном.) |
| Импульсная модуляция (опция dsg5000-pul) | ||
| Источник модуляции | внутренний, внешний | |
| Коэффициент вкл./выкл. | f ≤ 6 ГГц | > 80 дБ (тип.) |
| 6 ГГц < f ≤ 11 ГГц | > 70 дБ (тип.) | |
| f > 11 ГГц | > 60 дБ (тип.) | |
| Время нарастания/спада | <50 нс, 20 нс (тип.) | |
| Частота следования импульсов | от DC до 1 МГц | |
| Импульсный генератор | ||
| Режим работы | одиночный импульс | |
| Период следования импульсов |
от 40 нс до 170 с разрешение 10 нс |
|
| Ширина импульса |
от 10 нс до (170 с – 10 нс) разрешение 10 нс |
|
| Задержка запуска | от 10 нс до 170 с разрешение 10 нс | |
| Режим запуска | авто, внешний запуск, внешний стробирующий импульс, ручной, по шине (USB, LAN) | |
| Генератор импульсных последовательностей (опция dsg5000-pug) | ||
| Количество импульсов | от 1 до 2047 | |
| Длительность импульсов | от 20 нс до 170 с | |
| Повторение | от 1 до 256 | |
| Входные/выходные разъемы | ||
| Передняя панель | ||
| РЧ выход | импеданс | 50 Ом (ном.) |
| тип разъема | 3,5 мм вилка | |
| Вход внешнего запуска | импеданс | 1 кОм (ном.) |
| тип разъема | SMB вилка | |
| логический уровень | 3,3 В TTL | |
| Выход сигнала достоверности | тип разъема | SMB вилка |
| выходное напряжение | 0 В/ 3,3В ( ном.) | |
| Импульсный вход/выход | импеданс | 50 Ом (ном.) |
| входное/выходное напряжение | 0 В/ 3,3В ( ном.) | |
| тип разъема | SMB вилка | |
| Выход сигнала развертки | тип разъема | SMB вилка |
| выходное напряжение | 0 – 10 В (ном.) | |
| Задняя панель | ||
| Вход внешнего модулирующего сигнала | импеданс | 100 кОм/600 Ом/ 50 Ом |
| развязка | AC/DC | |
| чувствительность | 1 Vpp для заданной глубины | |
| тип разъема | BNC гнездо | |
|
Вход внешнего генератора опорной частоты 10 МГц |
импеданс | 50 Ом |
| тип разъема | BNC гнездо | |
|
Выход внешнего генератора опорной частоты 10 МГц |
импеданс | 50 Ом |
| тип разъема | BNC гнездо | |
|
Вход внешнего синхронизирующего генератора опорной частоты 4,8 ГГц |
импеданс | 50 Ом |
| тип разъема | SMA гнездо | |
|
Выход внешнего синхронизирующего генератора опорной частоты 4,8 ГГц |
импеданс | 50 Ом |
| тип разъема | SMA гнездо | |
| Коммуникационные интерфейсы | ||
| USB3.0 host | тип разъема | A вилка |
| протокол | 3.0 | |
| количество | 4 (2 на передней панели и 2 на задней панели) | |
| USB3.0 device | тип разъема | B вилка |
| протокол | TMC | |
| LAN | тип разъема | RJ-45 |
| протокол | 10/100/1000Base-T, LXI-C | |
| HDMI | тип разъема | A вилка |
| протокол | HDMI 1.4 | |
| Дисплей | TFT LCD | |
| Разрешение | 480 x 320 | |
| Диагональ | 3.5 дюйма | |
| Расширенные возможности | поддержка HDMI | |
| Сохранение данных | ||
| Виды поддерживаемых устройств | внутренняя энергонезависимая память, USB | |
| Хранение данных | внутренняя энергонезависимая память 10 ГБ | |
| Электропитание | ||
| Входное напряжение, АС | 100 – 240 В | |
| Частота входного напряжения | 45 – 440 Гц | |
| Потребляемая мощность (со всеми включенными опциями) | < 650 Вт | |
| Условия эксплуатации | ||
| Температурный диапазон | рабочий | от 0°C до +50°C |
| хранения | от -20°C до +70°C | |
| Влажность | от 0°C до 30°C | ≤ 90% |
| от 30°C до 40°C | ≤ 75% | |
| от 40°C до 50°C | ≤ 45% | |
| Высота над уровнем | рабочая | ниже 3000 м |
| Массо - габаритные параметры | ||
| Вес брутто | < 14 кг | |
| Ш х В х Г | 435 х 88 х 486 мм | |
